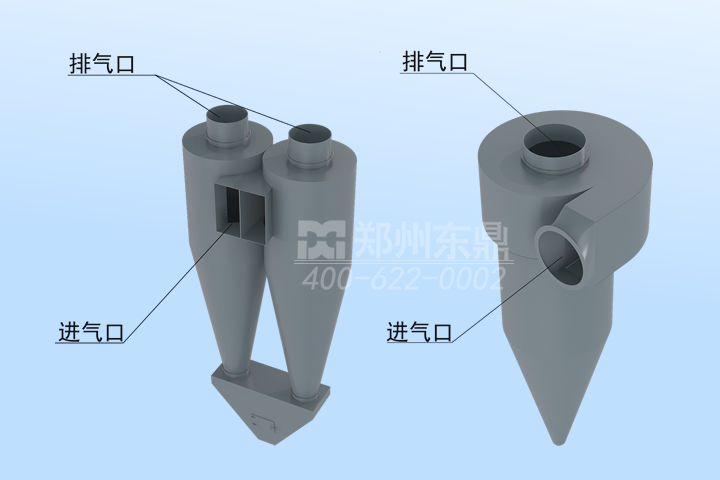

高效旋風除塵器是利用旋轉氣流所產生的離心力將塵粒從合塵氣流中分離出來的除塵裝置。旋風除塵器一般用于捕集5-15微米以上的顆粒．除塵效率可達80％以上，近年來經改進后的特制旋風除塵器，其除塵效率可達85％以上。旋風除塵器結構由筒體、錐體、進氣管、出風管、和排灰管等組成。其工作原理如下：旋轉氣流的絕大部分沿器壁自圓簡體，呈螺 旋 狀由上向下向圓錐體底部運動，形成下降的外旋含塵氣流，在強烈旋轉過程中所產生的離心力將密度遠遠大于氣體的塵粒甩向器壁，塵粒一旦與器壁接觸，便失去慣 性力而靠入口速度的動量和自身的重力沿壁面下落進入集灰斗。旋轉下降的氣流在到達圓錐體底部后，沿除塵器的軸心部位轉而向上，形成上升的內旋氣流，并由除 塵器的排氣管排出。自進氣口流人的另一小部分氣流，則向旋風除塵器頂蓋處流動，然后沿排氣管外側向下流動，當達到排氣管下端時，即反轉向上隨上升的中心氣 流一同從誹氣管排出，分散在其中的塵粒也隨同被帶走。
旋風除塵器一般用于捕集5-15微米以上的顆粒．除塵效率可達80％以上，近年來經改進后的特制旋風除塵器，其除塵效率可達85％以上。
| 規格 (mm) |
處理風量 (m3/h) |
進口風速 (m/s) |
設備阻力 (Pa) |
除塵效率 (%) |
設備重量 (kg) |
| φ1000 | 7750~9450 | 18~22 | 890~1330 | 88~95 | 1050 |
| φ1250 | 11600~14200 | 18~22 | 960~1460 | 88~95 | 2050 |
| φ1500 | 16750~20450 | 18~22 | 980~1460 | 88~95 | 3000 |
| φ1750 | 23350~28500 | 18~22 | 980~1460 | 88~95 | 3550 |
| φ2000 | 30050~36700 | 18~22 | 980~1460 | 88~95 | 4250 |
